【品质城市】玩转屋顶新赛道!广州市第五立面品质提升优秀案例分享(下)

2025-07-28 2076 0

导 语

“‌第五立面”是指建筑的‌屋顶面,城市第五立面包括建筑屋顶、窗(阳)台、空调机位、空中连廊等城市风貌元素。第五立面的提升方式包括屋面绿化、天台商业、屋面光伏、低空经济等,可组合多种方式进行一体化设计。

为此,广州市规划和自然资源局发布了《关于提升城市第五立面品质规划建设指导意见(试行)》和《广州市城市第五立面优化设计导则》,我们将通过两篇专题文章,从屋面绿化、天台商业、屋顶运动场、屋面光伏这四大核心类型切入,结合规划设计要点、我院经验及实践案例,对城市第五立面的创新利用与品质提升展开解读与专业分享。



三、屋顶运动场


随着城市高速发展,公共空间日益紧张,尤其在寸土寸金的老城区里,地面空间宝贵,有时满足不了公众对运动场地的需求。将建筑屋顶闲置空间利用起来,改造成视野开阔、空气清新的运动场地,不仅能给市民提供更多运动选择,还能为学校和教育机构增加教学资源和活动场地,丰富学生课外生活,促进他们全面发展。

除了常见的跑道,还可设置各类球类运动场地,如篮球、足球、排球、网球、羽毛球、乒乓球等,具体根据屋顶实际面积和结构承载能力来选择合适的球场配置,条件允许的话,还可以建游泳馆或开展轮滑、滑板、攀岩等极限运动。


1. 从单一运动场到丰富的活动空间


球类运动场地四周必须设置封闭式四面围挡(网),条件允许的建议做五面围挡(即顶部也封闭);围挡(网)的高度、网眼大小及立柱尺寸和间距需符合相关技术标准,并结合风力、屋面高度等因素综合考量。

长期放置的运动器械应固定安装,防止台风天气被吹落造成安全隐患。若建设屋面游泳馆,需做好防水处理;若运动场地设在教室上方,要采取有效的隔音防震措施,避免影响正常教学。

除运动场地外,还需合理设计辅助用房和屋面整体环境,通过科学分区保障屋顶运动场的长效运营。如按实际需求配建更衣室、淋浴间、卫生间、器械室、看台及休息室等辅助用房,同时将屋面设备集中布置,并用格栅或垂直绿化进行遮挡。

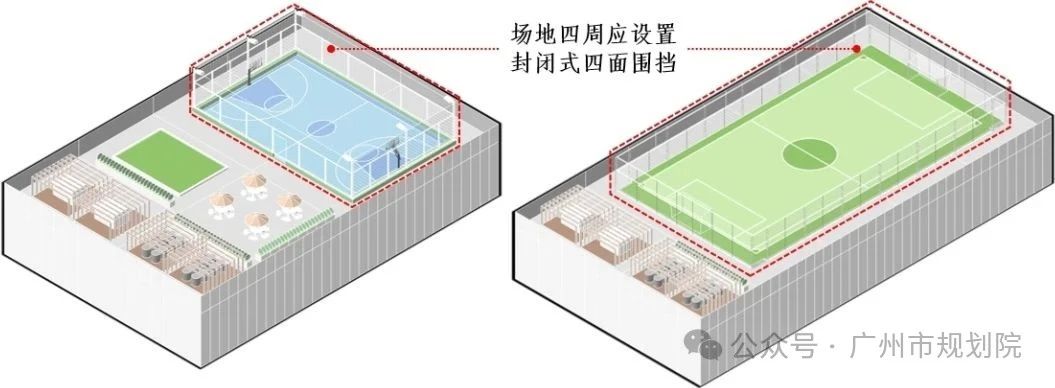

屋顶运动场的设置要求

图源:自绘

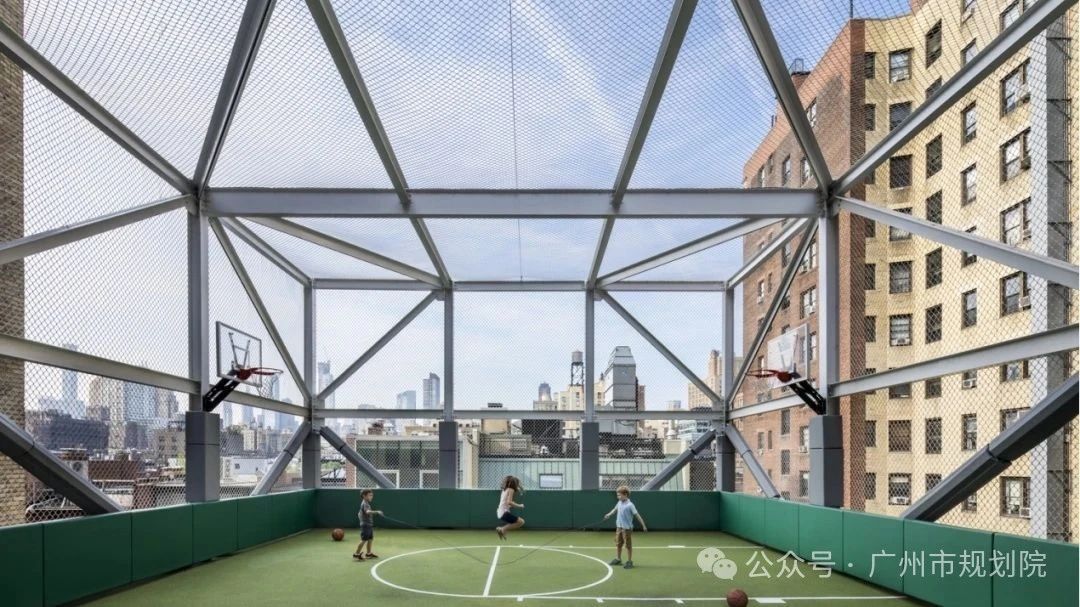

美国纽约罗德夫肖洛姆学校屋顶采用封闭式五面围挡

图源:ArchDaily

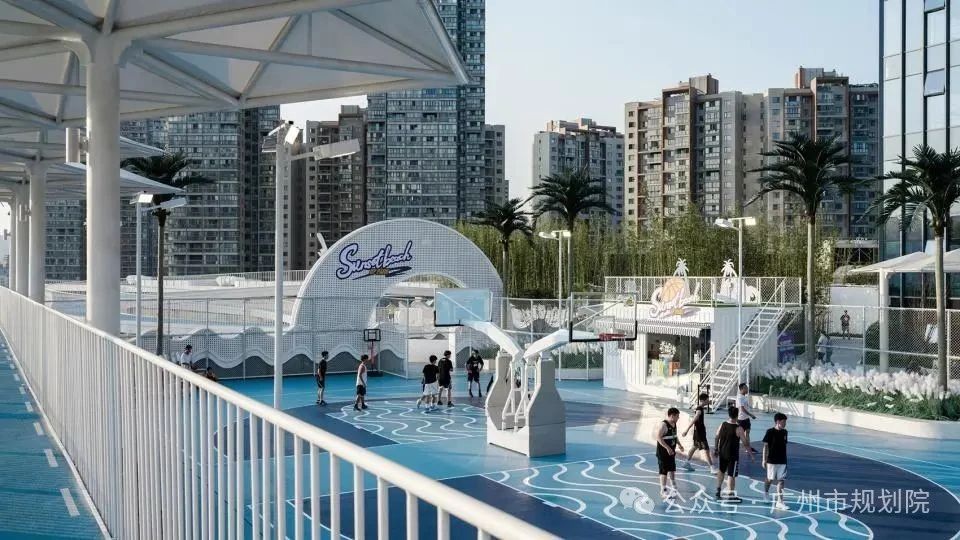

武汉江宸天街屋面提供运动、休憩、商业等多样化活动空间

图源:谷德设计网


2. 屋顶运动场的优秀案例

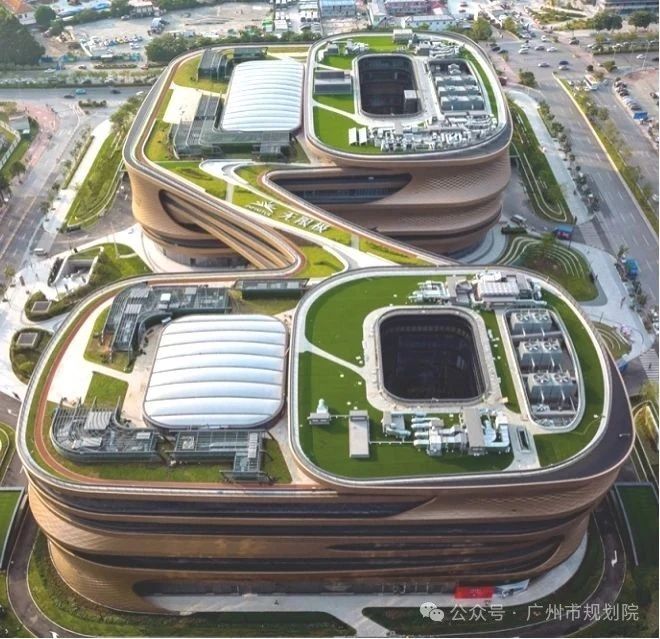

广州无限极广场

无限极广场在屋面及办公区外侧的灰空间铺设塑胶跑道与硬质铺装路面,串联办公室各出入口与屋顶景观平台,为园区使用者提供了极佳的视野和有氧运动活动场所。链接起城市与自然的景致,营造一个兼具可持续性与岭南特色的办公空间。

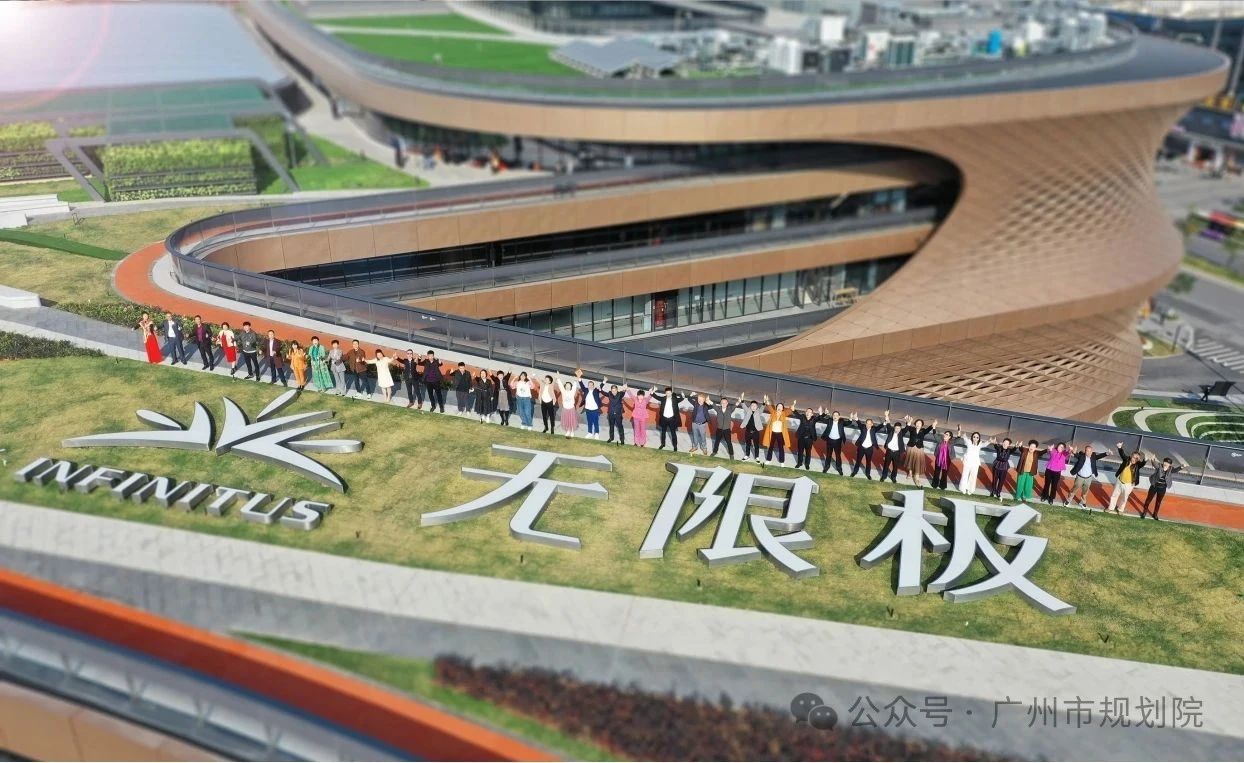

广州无限极广场

图源:无限极官网


广州星光明文体公园

星光明文体公园屋面围绕“文体公园+网红打卡基地”的概念,打造集休闲体育、艺术、科技教育、网红打卡于一体的开放式岭南青少年教育休闲空间。实现“教育、运动、休闲娱乐就在家门口”,为青少年、运动爱好者、游客提供综合休闲娱乐平台。

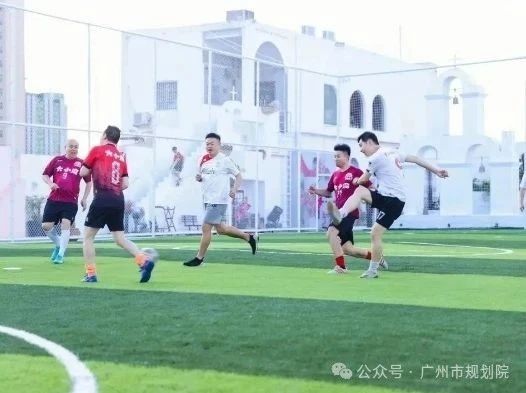

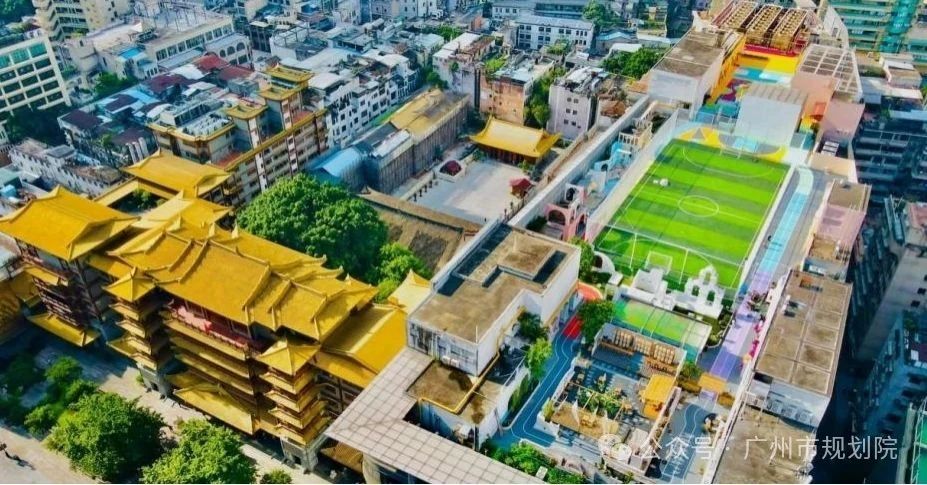

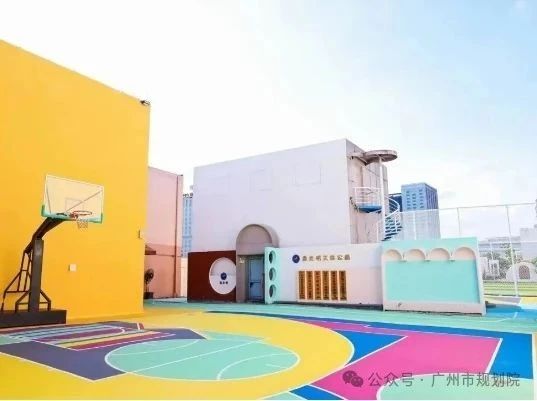

广州星光明文体公园

图源:广州市越秀区人民政府网



四、屋面光伏


屋面光伏可分成两大类,一类是光伏建筑一体化,如光伏幕墙、光伏玻璃和光伏瓦,直接作为建筑外立面的一部分,适用于新建建筑;另一类是光伏发电系统,单独附着在建筑物上,包括使用光伏薄膜、单晶硅和多晶硅太阳能板等。屋顶加装光伏板一般属于后者。


1. 以“新科技”做“绿屋顶”


首先需对屋顶进行“体检”,确认屋面承重及防水性能符合安装要求。其次要考量光照与朝向条件,在北半球地区,朝南屋面发电效率最高,东西向发电量约减少20%,若屋面朝北或周围有大树、高楼等遮挡,则会影响发电效果。此外,安装时需设置防雷接地线,在光伏板与屋面之间预留散热空隙,并定期进行线路检查及光伏板擦拭维护。

通过屋面光伏将太阳能转化为电能,可实现家庭供电、储能等用途,既环保又能节省电费支出;同时光伏板还能为屋面提供遮阳隔热效果,更好地适应岭南地区气候条件。


世界顶尖科学家论坛会址(上海)

图源:谷德设计网

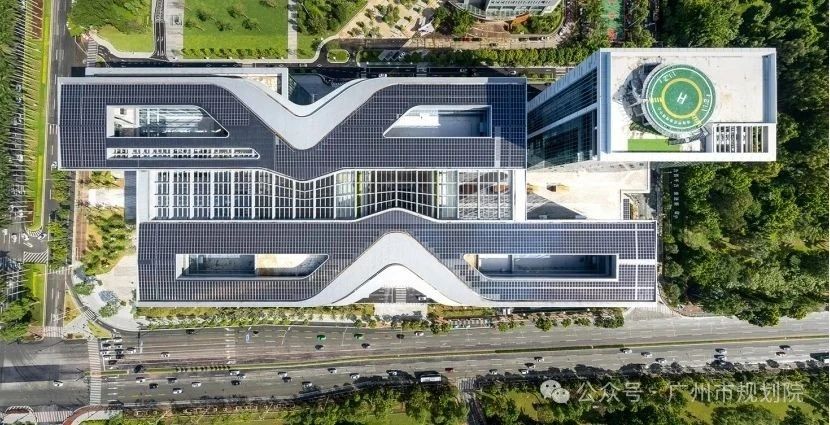

珠海市民服务中心的屋面光伏与停机坪组合设计

图源:谷德设计网


2. 屋面光伏的优秀案例


广州艺术博物院新馆

广州艺术博物院新馆是全球首个五个立面均采用光伏技术的公共建筑。外形设计灵感来自“盛放的木棉花”,其“花瓣”外立面幕墙采用太阳能光伏玻璃,由六种色彩的光伏组件组成,21008片鱼鳞状的光伏玻璃由人工拼装而成。

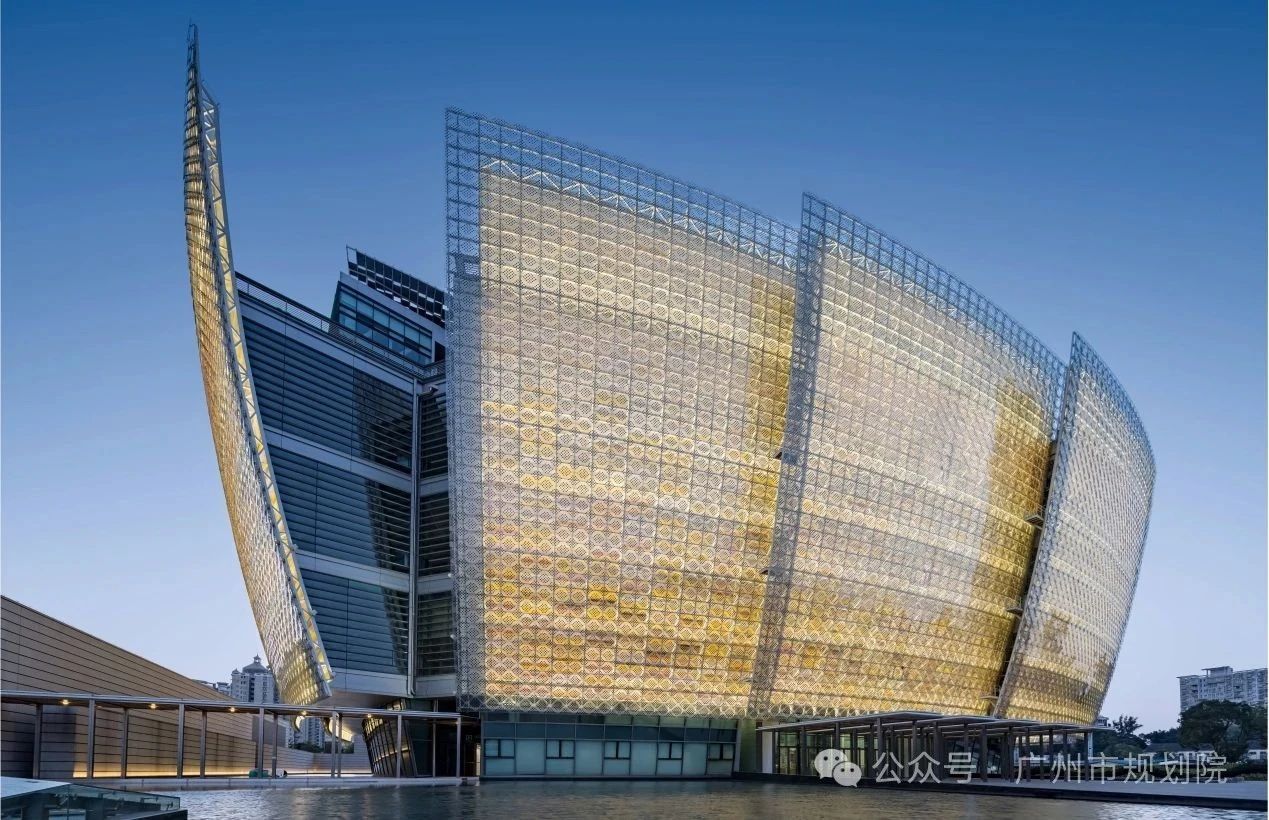

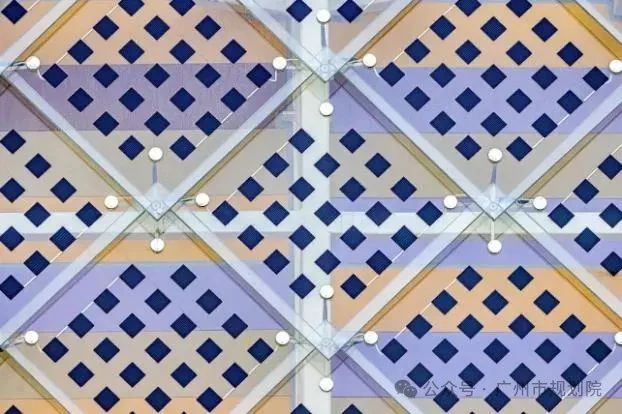

新馆外立面夜景及细节

图源:广州艺术博物院微信公众号

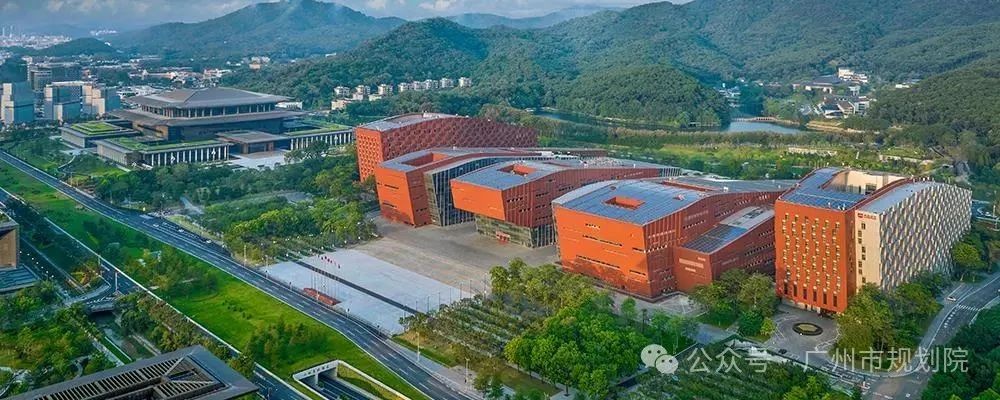

广州白云国际会议中心

白云国际会议中心屋顶铺设约4万平方米单晶高效光伏组件,年发电量超400万千瓦时,可减少二氧化碳排放超3000吨。该光伏系统不仅为白云国际会议中心提供绿色电力,还对节能减排、优化电网结构起到积极作用。作为广东最大的综合性会议中心,此举充分展现了现代岭南建筑的在地适应性。

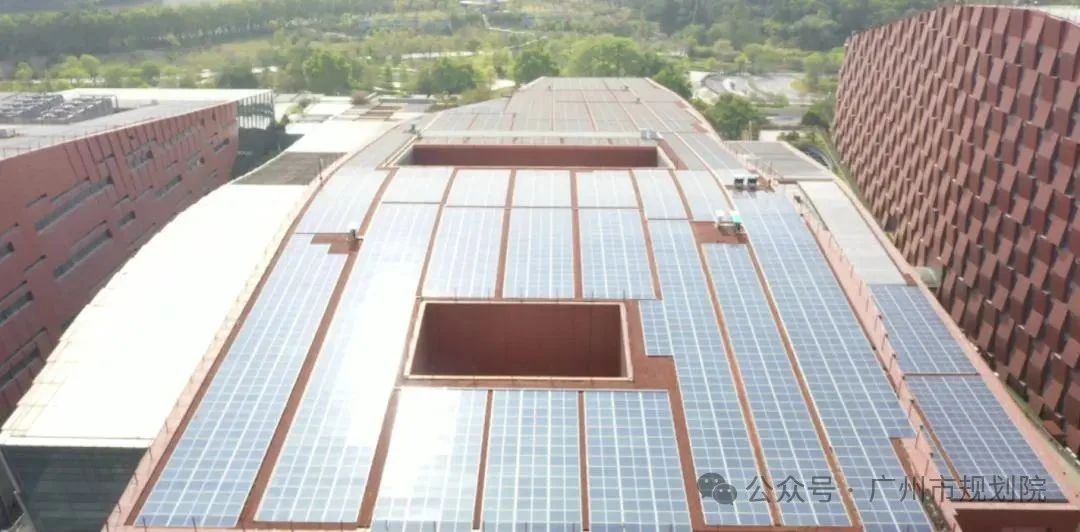

白云国际会议中心屋顶光伏面板

图源:白云国际会议中心官网


屋顶光伏面板细节

图源:大洋网


深圳正向能源宅

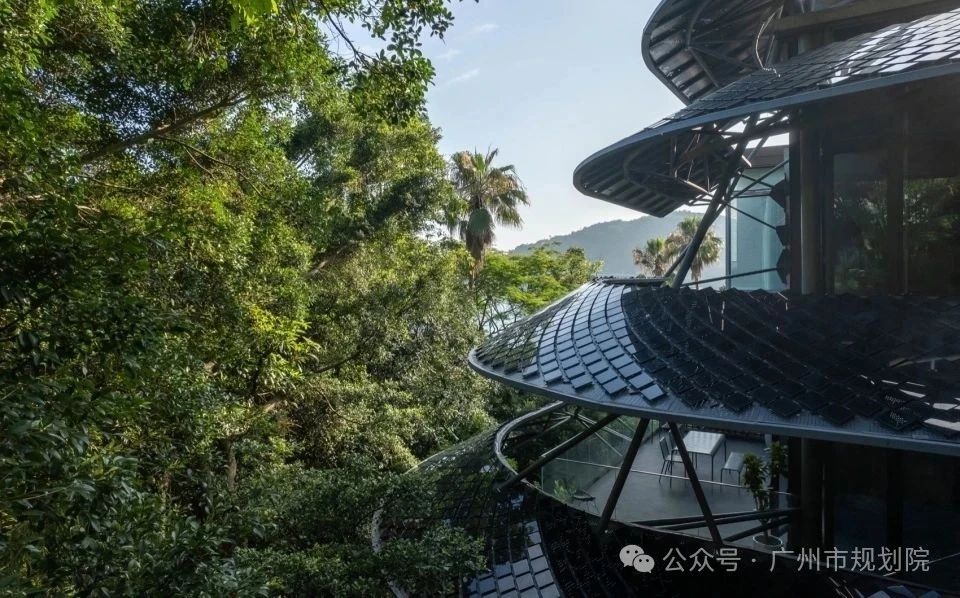

深圳正向能源宅是一个探索未来节能改造模式的项目,致力于打造满足宜居舒适需求的“零能耗”住宅。项目创新提出了一种可复制的模块化改造方案:通过外挂太阳能板遮阳系统,采用层层错开的立体布局,既保障室内通透的观景视线,又形成空气上下流通的散热通道,实现能源利用与居住体验的双重优化。



正向能源宅太阳能板遮阳系统细节

图源:谷德设计网
